機械特點:
◎ 牙距齒輪更換:齒輪替換容易,操作方便。齒輪傳動牙距,減少磨耗。
附安全停止裝置,提升工作安全。
◎ 因一轉一牙距,攻出完美牙紋延長牙攻使用壽命,精度達牙規標準,
採全自動攻牙退刀,工件不會往上拉起,無須壓緊工件,可簡化治具。
◎ 快速
◎ 省時
◎ 精密度高
◎ 調整簡單
◎ 搭配多軸器使用,工作效率加倍
◎ 操作簡易,初學者易上手
◎ 操作者可自由離開機台

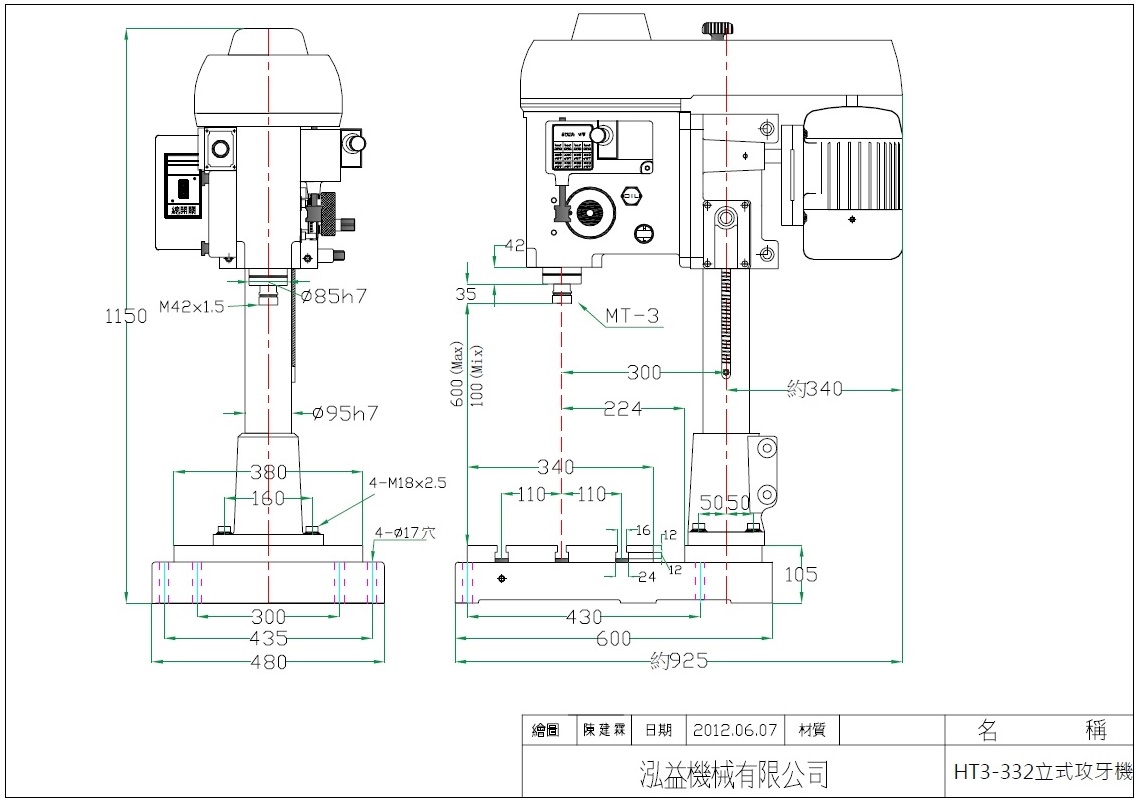

機種 Model |
HT3-332 | |||
行程 Stroke(mm) |
65 | |||
旋徑 Swing(mm) |
460 | |||
能力 Capacity(mm) | φ10 - φ32 | |||
主軸端和台面距離 Spindle to table | 600 | |||
工作台尺寸 Table size(LxW) | 340 x 380 | |||
馬達 Motor | 3 相 6P 2HP | |||
主軸迴轉數 Speed | 50Hz | 200 | 100 | 50 |
60Hz | 240 | 120 | 60 | |
本機器使用齒輪螺距 Machine uses the gear pitch |
每英吋的牙數 Number of teeth per inch |
19 16 14 12 11 10 9 8 | ||
mm | 1.5 1.75 2.0 2.5 3.0 3.5 | |||
多軸最大能力 m/m 標準 Max. number of spindles of the multiple spindle head |
M10 x 10 軸 | |||
M16 x 4 軸 | ||||
M20 x 2 軸 |
||||
重量 Weight(Kg) |
250 |
標準配件:
(1)工具箱1只。
(2)牙距齒輪1組。
(3)夾頭本體組及絲攻套筒各1個(單軸用)或有舌準柄組1組(多軸用),任選一種。
(4)腳踏開關1只。
